Hogyan lehet maximalizálni az alátétek értékét a rögzítőcsavarok csatlakozásaiban

Gyakori összekötő elemként a csavarokat általában mechanikus berendezésekben, autókban, vonatokban és épületszerkezetekben használják. Válassza ki a megfelelő típustcsavarkülönböző követelményeknek megfelelően. A csavarkötés pedig a kötőelemes csatlakozások legalapvetőbb szerkezeti formája is, melynek lazulásgátló hatása sem elhanyagolható. Az alábbiakban Xiaorui elemzi, hogyan teheti meg, hogy az alátét jobb szerepet játsszon a rögzítőcsavarok csatlakoztatásában. Látható, hogy a csavarkötéseknél számos lazulásgátló hatás javul a használattalalátétek.

Mindannyian tudjuk, hogy a berendezések használata során a csavarok meglazulhatnak a vibráció, a nagy és kis terhelések változása, valamint a hosszú távú munkakörülmények miatt. Sok esetben a csavarok kilazulásának megelőzése érdekében alátéteket adunk a csavarokhoz a jobb rögzítés érdekében.
A napi használat során a csavarok kilazulásának megelőzése érdekében a csavarok kilazulását gátló intézkedések nagyjából két szempontra oszthatók: fizikai eszköz lazulásgátló és eljárási módszer.
Lazulásgátló intézkedések fizikai eszközökhöz:
(1) Lazulásgátló eszköz további súrlódási erővel
(2) Mechanikus kilazulásgátló eszköz
(3) Ragasztó, kilazulásgátló eszköz
Folyamatos módszer lazulás elleni intézkedések:
(1) Fix forgatónyomatékú szerszám kilazulásgátló
(2) Edzés és lazulás elleni edzés
(3) Alkatrész-minőség-ellenőrzés, kilazulásgátló
Ezúttal a további súrlódási erővel rendelkező lazulásgátló eszközt elemezzük a fizikai eszköz lazulás elleni intézkedésekhez:
A további súrlódású lazulásgátló eszközök három fő szerkezete létezik: kettős anyafeszítő szerkezet, rugós alátét-feszítő szerkezet és önzáró anyafeszítő szerkezet. Dupla anya meghúzási szerkezete: Először húzza meg az alsó anyát, majd húzza meg a felső anyát. A két anya egymáshoz való meghúzása után a felső és alsó anyák és a csavarmenet érintkezési felülete ellentétes, így a csavarmenetek mindig további nyomásnak és súrlódásnak vannak kitéve. Amikor a munkaterhelés változik, ez a súrlódás továbbra is fennáll. Felépítése egyszerű, stabil, alacsony fordulatszámú és nagy teherbírású fix eszközök csatlakoztatására alkalmas.

Kettős anyás feszítőszerkezet lazulásgátló beépítés

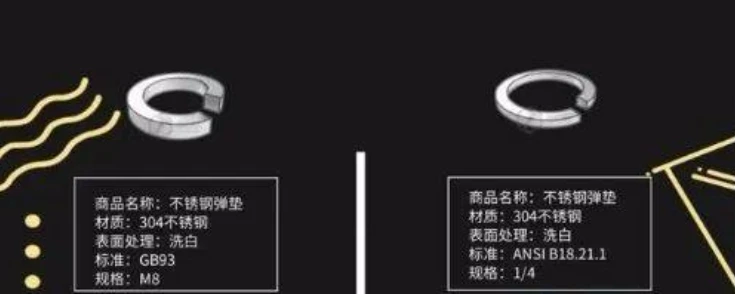

Ezek közül a rugós alátétek meghúzó szerkezete:Rugós alátétekegyszerű felépítésük, kényelmes használatuk és alacsony költségük miatt széles körben használják összeszerelési helyeken, és általában csavarokkal vagy anyákkal együtt használják. A csavar vagy anya meghúzása után a párnagyűrű lapítása által generált rugalmas reakcióerő összenyomja a csavarmeneteket. Ugyanakkor a ferde alátét hegye reteszelő hatást fejt ki a csavar vagy anya és a csatlakoztatott alkatrész támasztófelületéhez képest.

De a csavarkötéseknél az alátétek használata valóban hatékonyan csökkentheti a csavarok lazulását?
Először is nézzük meg a csavarkötést - alátét nélkül:

Csavarcsatlakozás - használatlapos alátétek:

Csavaros csatlakozás - rugós alátét kilazulásgátló:

A tényleges helyzettől függ, hogy tömítéseket kell-e használni, vagy milyen tömítéseket kell használni az üzemeltetési folyamat során.
A lapos alátétek funkciója

1. A csatlakozó alkatrészek felületi karcolásoktól való védelmére lapos alátéteket helyeznek el az anyák és a csavarfejek helyén, hogy megakadályozzák a csatlakoztatott alkatrészek felületének megkarcolódását;
2. Ha a csavar szilárdsága viszonylag nagy, és a csatlakoztatott rész megengedett nyomófeszültsége viszonylag alacsony, a csatlakoztatott rész nyomástartó felületére ható nyomófeszültség csökkentése érdekében általában lapos alátéteket kell hozzáadni;

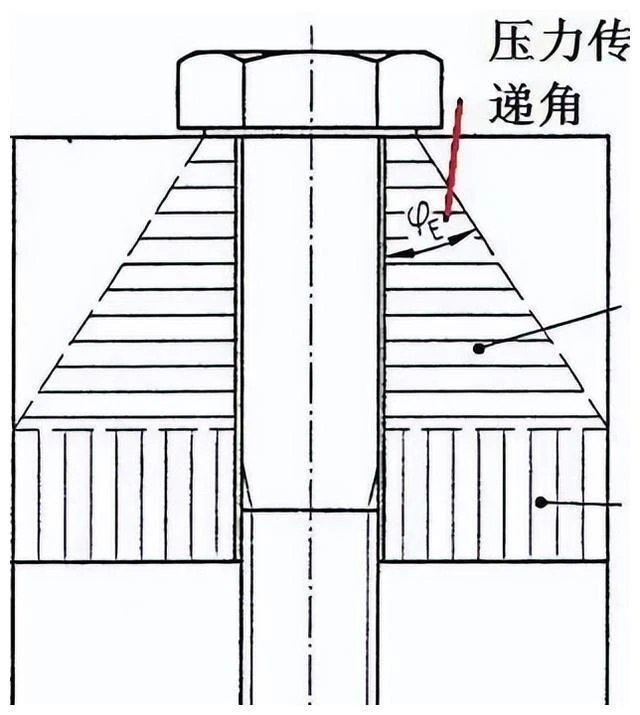

3. Csavaros csatlakozásoknál a nyomásátvitel a csavarfej vagy anya nyomástartó felületén fokozatosan trombita alakban kitágul. Minél nagyobb a nyomástartó felület, annál kisebb a nyomófeszültség. Ezért egy lapos alátét hozzáadásával csökkenthető a nyomófeszültség a csatlakoztatott rész érintkező felületén, és biztosítható a csavarkötés hatékonysága;
4. Bizonyos esetekben annak biztosítása érdekében, hogy a két csatlakozóelem közötti csavarlyukak egyenként megfeleljenek, meg kell növelni a furatok átmérőjét és kompenzálni kell a furatok helyzeti eltérését. Ha a csavarlyukak meghaladják a szabványos követelményeket, lapos alátéteket kell hozzáadni;
5. Néha a beszerelés és beállítás kényelme érdekében a csavarfuratokat hosszú furatokká alakítják, amelyek egy bizonyos tartományon belül beállíthatják a munkadarab beépítési helyzetét. Hosszú lyukak használatakor vastag lapos alátéteket kell használni, pontosabban speciális alátéteket vagy több alátétet is lehet használni.

A rugós alátétek funkciója
1. Ha a csavar szorítási hossza viszonylag rövid, a csavar feszültséglazítása nyilvánvalóbb, és a rugós alátét kompenzálni tudja a feszültséglazítást.
2. Dinamikus terhelési körülmények között a nagy szilárdságú, csavarral csatlakoztatott rugós alátéteknek szinte nincs lazulásgátló hatása, és a csavarszorító erő gyors csillapítását okozhatják. Ezért csökkenteni kell a rugós alátétek használatát a nagy szilárdságú csavarkötéseknél.

Természetesen bizonyos esetekben a csavarkötésekhez nincs szükség alátétek használatára, az alábbiak szerint:
1. A nyírófeszültségű csavarkötésekhez általában nincs szükség alátétre. Először is, a csavarok nem igényelnek túl nagy előfeszítési erőt, és működés közben nem viselnek axiális erőt. Ebben az esetben a csavarlyukak általában kicsik, és az anyák vagy csavarfejek nyomástartó felülete általában nagy, így nincs szükség a nyomófeszültség csökkentésére. A csatlakoztatott részek kibírják;
2. Karimás anyák vagy csavarok használatakor nincs szükség alátétekre, és a karima anya nyomástartó felülete elég nagy;
Az alátétek tényleges körülmények alapján történő megválasztása jelentősen csökkentheti a csavarkopást különböző helyzetekben.
