A rozsdamentes acélból készült önmetsző{0}}csavarok szabványai

Rozsdamentes acél önmetsző{0}}csavaroksaját menetes szerkezeti kialakításukra támaszkodnak. A beszerelés után lazulás nélkül szorosan hozzá tudnak kapcsolódni a csatlakoztatott részekhez, és a menetes-mátrixkötés szakítószilárdsága nagy, ami lehetővé teszi a lemezalkatrészek egyetlen oldalról történő rögzítését az alapanyaghoz. A rozsdamentes acél önmetsző{3}csavarok SUS410 martenzites rozsdamentes acélból is gyárthatók. Ez az anyag utólagos hőkezelésnek vethető alá, hogy megkeményedjenek az önmetsző csavarok menetei. A beépítés során nincs szükség elő-fúrásra fenntartott lyukak készítésére az alapanyagba egyes puha aljzatokhoz; a csavarok közvetlenül erővel behajthatók, így a folyamat nagyon kényelmes és hatékony. Az edzett meneteknek köszönhetően minimális a kopás, így ezek a rozsdamentes acél önmetsző{10}csavarok többször is felhasználhatók, és széles körben alkalmazhatók alumíniumprofilok összeszerelésénél, valamint ajtók és ablakok beszerelésénél. A rozsdamentes acél önmetsző{12}csavarok eredeti kialakítása nem kifejezetten építési célokra készült. A nagyobb menetemelkedésű korai típusok többnyire speciális facsavarok voltak, amelyek az ipari önmetsző{14}}csavaroktól eltérő kategóriába tartoztak. Az ipari fejlesztések és a termékfrissítések következtében a modern rozsdamentes acél önmetsző{16}csavarok menetkialakítása változatossá vált, így nemcsak fa, hanem műanyag alkatrészek és fém szerkezeti elemek is beüthetők.

Számos különböző szabvány létezik a rozsdamentes acél önmetsző{0}}csavarokra, de ez a cikk a két leggyakrabban használt csavarra összpontosít: az egyik a rozsdamentes acél keresztben süllyesztett csavar.serpenyőfejű önfúró{0}}csavar,megfelel a GB/T 845 nemzeti szabványnak, a másik pedig a rozsdamentes acél keresztben süllyesztett, süllyesztett fejű önfúró csavar, amely megfelel a GB/T 846 nemzeti szabványnak. A többi hasonló ön-fúró menetfúró csavartermék részleteit külön cikkben részletezzük.

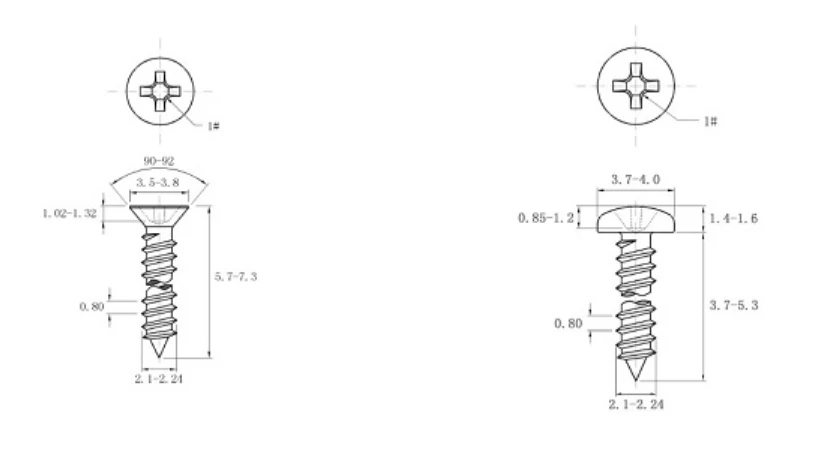

A rozsdamentes acél önmetsző{0}}csavarok specifikációs címkézési módja eltér a többi csavarétól. A közönséges csavarokat arab egész számokkal és "M" előtaggal, például M3 vagy M5 előtaggal látják el, míg a rozsdamentes acél önmetsző csavarok átmérőjének decimális értékével (például 2,2 vagy 3,2) vannak címkézve, és az "M" helyett az "ST" előtagot használják. A bal oldali csavar egy rozsdamentes acél keresztben süllyesztett, süllyesztett fejű önfúró csavar, amely megfelel a GB/T 846 szabványnak ST2.2×6.5 specifikációval. A jobb oldali egy rozsdamentes acél, süllyesztett fejű önmetsző csavar, amely megfelel a GB/T 845 szabványnak, ST2,2 × 4,5 mérési specifikációval. Vizsgáljuk meg, mi a különbség a két hasonló termék között. Először is, a fej formája: a bal oldali-süllyesztett fejű önfúró csavar egy szabványos 90 fokos kúpos fejjel rendelkezik, amely a beszerelés után egy szintben van az alapanyaggal. A jobb oldali tányérfejű Ez a legjelentősebb különbség a két szabvány között. A bal oldali ST2.2 süllyesztett fejű Vegye figyelembe, hogy a rozsdamentes acél süllyesztett fejű önmetsző csavarok hosszának mérése a teljes fejméretet tartalmazza. Az azonos ST2.2 átmérőjű, jobb oldali-fejű önmetsző{37}}csavar hossza 4,5 mm, fejátmérője 4 mm (kicsit nagyobb, mint a süllyesztett változaté), fejvastagsága pedig 1,2 mm. Vegye figyelembe, hogy a rozsdamentes acél tányérfejű önmetsző csavarok hosszmérése nem tartalmazza a fejet, csak a fej alatti menethosszra vonatkozik. Az alábbiakban bemutatott összes többi specifikáció ugyanezt a mérési módszert követi.

A bal oldali ST2.9 rozsdamentes acélsüllyesztett fejű önfúró{0}}csavarfejátmérője 5,5 mm, fejmagassága 2 mm, menetes teljes hossza 16 mm, a teljes specifikáció ST2,9 × 16 címkével rendelkezik. A jobb oldali ST2.9 rozsdamentes acél serpenyős fejű önmetsző csavar teljes specifikációja ST2,9×9,5, fejátmérője 5,5 mm (azonos, mint a süllyesztett változat), fejvastagsága pedig 2,4 mm, valamivel vastagabb, mint a süllyesztett típus. A telepítési szabványok és módszerek megegyeznek a fent leírtakkal, és nem ismétlődnek meg.

A bal oldali-süllyesztett változat ST3,5×19 specifikációjú, 7 mm-es fejátmérővel és 2 mm-es fejmagassággal rendelkezik. A jobb oldali serpenyőfejes változat ST3,5 × 9,5 specifikációjú, a fej átmérője 7 mm (ugyanaz, mint a süllyesztett változat), és a fej vastagsága 2 mm (szintén azonos). Az egyetlen különbség e két szabvány között a fej alakjában rejlik.

A rozsdamentes acél önmetsző csavarok szabványos rendszerében az ST3.9 specifikációt viszonylag gyakrabban használják. A bal oldali-süllyesztett változat megfelel az ST3.9×22 szabványnak, míg a jobb oldali-tányérfej változat az ST3.9×13 szabványnak. Azonos menetátmérő esetén mindkét csavar fejátmérője azonos, 7,5 mm. Bár fejformájuk különbözik, a fej vastagsága megegyezik 2,5 mm-rel. A különbségek elsősorban a menetes hosszban és a fejprofilban vannak.

A bal oldali-süllyesztett változat mért specifikációja ST4.2×39, a jobb oldali-tányérfejes változaté pedig ST4.2×13. Ennek a két csavarnak a fejátmérője némileg eltér. A bal oldali-süllyesztett fej fejátmérőjeönmetsző{0}}csavar8 mm, a maximális megmunkálható méret 8,4 mm. A jobb oldali-lapfejű önmetsző{4}}csavar fejátmérője 8 mm, pozitív tűrés nélkül. Mindkét csavar fejvastagsága konzisztens, a szélsőértékek kizárása után az átlagos méretekben nincs jelentős eltérés.

A bal oldali-süllyesztett változat specifikációja ST4,8×25, a jobb oldali-tányérfejes változat pedig ST4,8×39. Mindkét rozsdamentes acél -önmetsző csavar fejátmérője azonos, körülbelül 9 mm, és a fej vastagsága körülbelül 3,5 mm. Megfigyelhető, hogy mind a süllyesztett fejű, mind a tányérfejű, rozsdamentes acél önmetsző csavarok ugyanazt a beszerelési módot használják, keresztfejű csavarhúzót használnak, és minden termék szabványos keresztmetszetet tartalmaz. A kis -specifikációjú ST2.2{15}}önfúró csavarok kivételével, amelyek keresztbevágásai 1. számú lyukasztócsappal készülnek, az összes többi önmetsző{17}}csavar keresztmetszete 2-es számú lyukasztócsappal van kialakítva.
